一句话结论：IGBT 水冷板是安装在 IGBT 功率模块底部、以冷却液带走开关损耗热量的铝合金冷板。东吉热控三种结构：真空钎焊内流道板（10 kW、2.5 kW×2 标准品）、埋铜管铝板、U 形外露铜管板，承压 1 MPa；模块多、热流密度高选钎焊，模块少、成本敏感选埋管。
- 标准品：10 kW（610×300）、2.5 kW×2、MOS 2.5 kW
- 结构：真空钎焊 / 埋铜管 / U 形铜管
- 介质：纯水、25–56% 乙二醇 / 丙二醇
- 承压 1 MPa，气密与耐压全检
- 应用：变频器、PCS、逆变器、充电桩、牵引变流器
适用场景
10 kW IGBT 液冷板
610×300×25 mm 真空钎焊铝板，纯水 20 LPM，表面 <56 ℃。
2.5 kW×2 IGBT 液冷板
177×126×40 mm，45% PGW 65 ℃ 进液，表面 <70 ℃。
MOS 车载变流器冷板
278×155×30 mm，56% EGW，6.5 LPM 12 kPa。

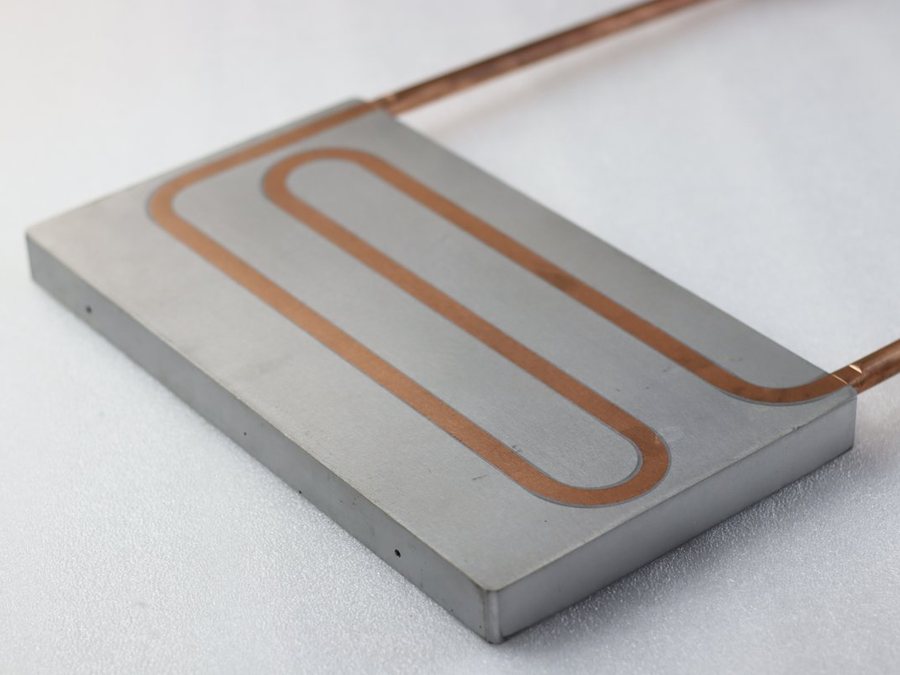

U 形铜管 IGBT 板
外露管口直接接软管，成本低。

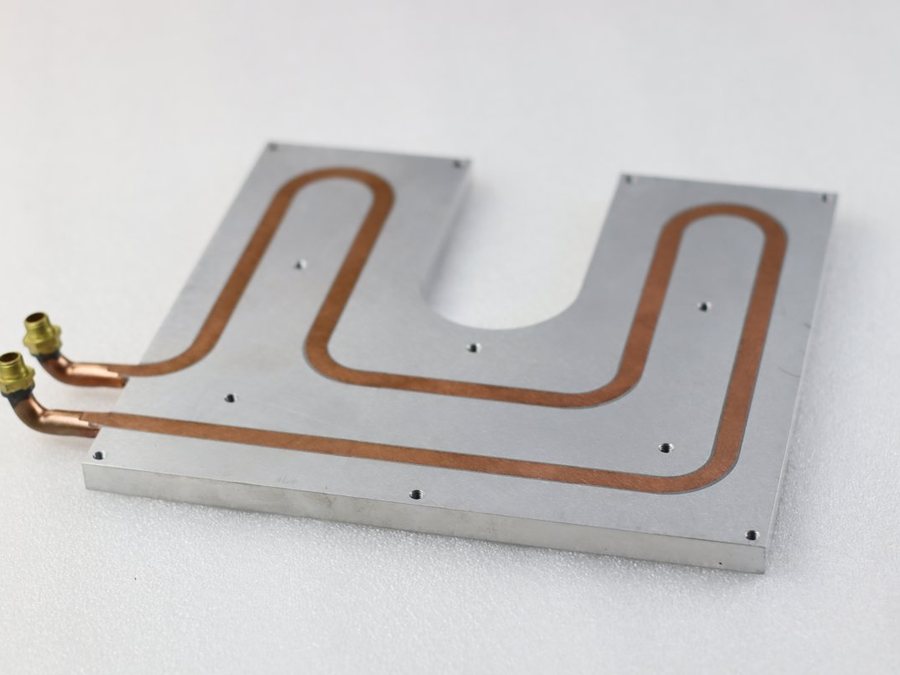

埋管蛇形 IGBT 板
按模块位置排布铜管，异形轮廓。

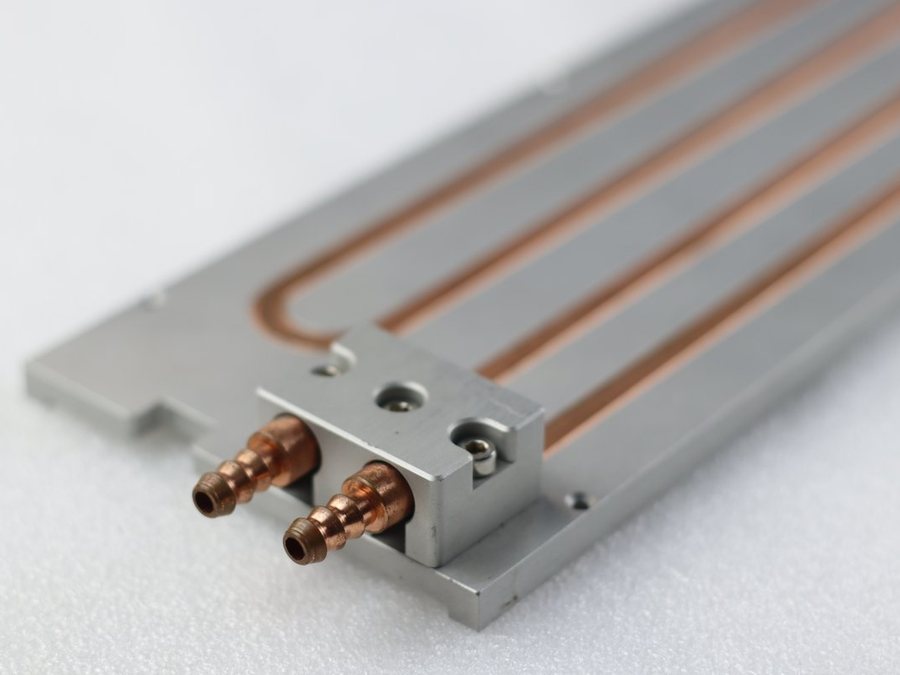

带接头块 IGBT 板
集成接头块 + 快插，机柜内快装。
参数表
| 型号 | 名称 | 适配 | 材质 | 工艺 | 热源功率 | 介质 | 进液温 | 表面温 | 流量 / 流阻 | 承压 | 尺寸 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| T-HS202313 | IGBT 液冷板 10 kW | 电力 IGBT | 铝合金 | 真空钎焊 | 10 kW | 纯水 | 38 ℃ | <56 ℃ | 20 LPM / 50 kPa | 1 MPa | 610×300×25 |
| T-HS202334 | IGBT 液冷板 2.5 kW×2 | 电力 IGBT | 铝合金 | 真空钎焊 | 2500 W×2 | 45% PGW | 65 ℃ | <70 ℃ | 6 LPM / 60 kPa | 1 MPa | 177×126×40 |
| T-HS202314 | MOS 液冷板 | 车载牵引变流器 | 铝合金 | 真空钎焊 | 2500 W | 56% EGW | 55 ℃ | <65 ℃ | 6.5 LPM / 12 kPa | 1 MPa | 278×155×30 |
| EGW = 乙二醇水溶液，PGW = 丙二醇水溶液。表中为标准品实测工况，可按客户平台、扣具、接头与流量定制；上传图纸 48 小时内 DFM 初评。 | |||||||||||
空值显示"按图纸确认"，实测曲线见下。
IGBT / MOS 标准品
工艺与检测

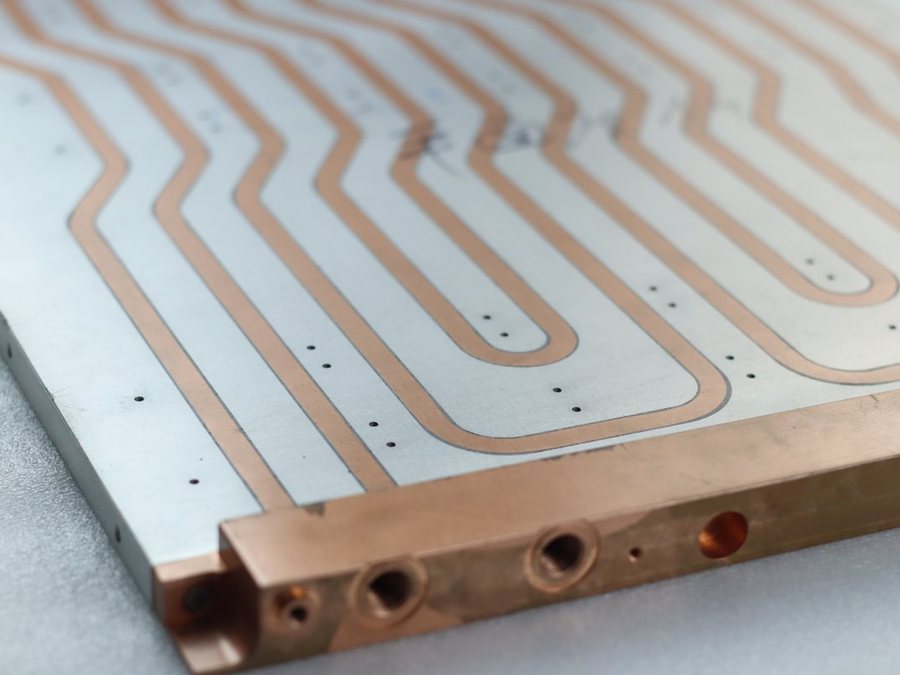

埋管工艺
铝板开槽压入紫铜管后铣平，无焊缝泄漏路径。
真空钎焊工艺
铝合金底板铣槽 + 盖板真空钎焊，内流道可做扰流柱，承压 1 MPa。
上传图纸，48 小时内获取 DFM 初评
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例
10 kW PCS 冷板
某储能 PCS 项目：10 kW 真空钎焊冷板，20 LPM，50 kPa。

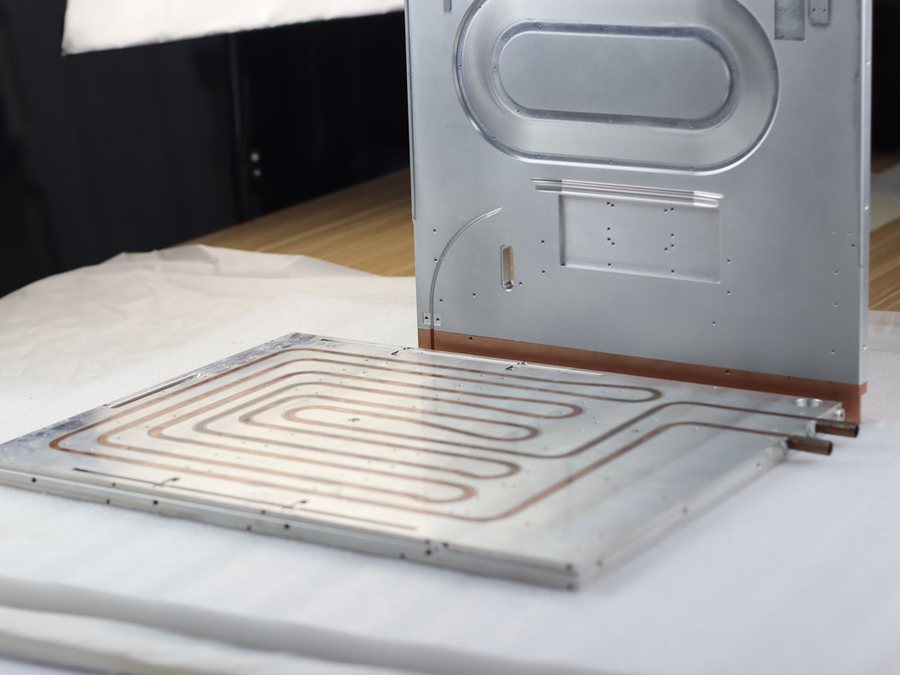

两种工艺同项目
IGBT 位埋管板、母排位 FSW 板。
关于IGBT 水冷板的常见问题
IGBT 水冷板选真空钎焊还是埋管？
热流密度高、模块多、需要内流道扰流时选真空钎焊；模块少、成本敏感选埋管。
IGBT 水冷板能承受多大压力？
标准品 1 MPa，每片耐压与气密测试。
介质可以用乙二醇吗？
可以，标准品实测 25–56% EGW / PGW 与纯水。
打样和量产交期？
标准品有现货或短交期；定制款 DFM 确认后 7–15 个自然日出样，量产首件 4–6 周；询价 24 小时内回复价格区间。
