一句话结论：埋管式水冷板是在铝底板上开槽、压入紫铜管再整体铣平的冷板，冷却液只在整根铜管内流动，没有焊缝泄漏路径。它是 IGBT、逆变器、激光电源等中等热流密度项目里单价最低、交期最短的液冷方案；铜管 Ø6–12 mm，板厚 10–30 mm，工作压力常规 ≤ 1 MPa。
- 结构：铝板嵌紫铜管，过盈贴合后铣平
- 铜管：Ø6 / 8 / 10 / 12 mm，可用不锈钢管
- 接口：外露管口 / 铜集流条 / 接头块 / 快插
- 优势：单价低、交期短、无焊缝泄漏路径
- 典型：IGBT 标准品单板 2.5–10 kW
适用场景
IGBT 模块水冷板
外露 U 形铜管式与嵌入蛇形铜管式两种结构，按安装空间选型。
厚铝板 U 形铜管
管口外露直接接软管，结构简单，用于激光器与电源模块。
带快插接头块
集成接头块 + 快插，机柜内快速安装维护。
埋管 + 铲齿混合散热
上层埋铜管液冷、下层铲齿翅片风冷，用于电源柜与储能 PCS。
异形轮廓埋管板
按客户结构开缺口，铜管绕行避让，安装孔位定制。

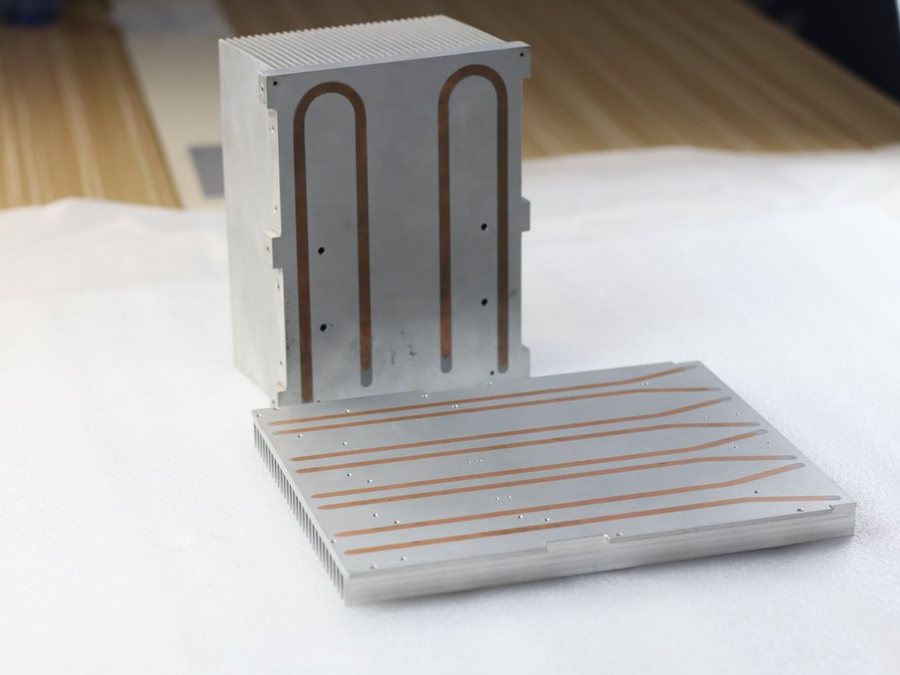

立式冷却块 + 平板组合
一套方案覆盖多个热源，管路串联或并联。
参数表
| 项目 | 常规范围 | 说明 |
|---|---|---|
| 底板材质 | 6061 / 6063 / 5052 铝合金 | 可导电氧化或阳极氧化 |
| 铜管 | Ø6 / 8 / 10 / 12 mm 紫铜管，可不锈钢管 | 壁厚按承压选 |
| 外形尺寸 | 100–1200 mm | 按图纸确认 |
| 板厚 | 10–30 mm | 铜管埋深 + 铣平余量 |
| 流道布置 | 蛇形 / U 形 / 并联多路 | 按热源位置排布 |
| 接口 | 外露管口 / 铜集流条 / 接头块 / 快插 | |
| 工作压力 | 按客户标准 | 常规 ≤ 1 MPa |
| 检测 | 气密 / 氦检漏、耐压、流阻 | 按客户标准出报告 |
| 打样周期 | DFM 确认后 7–15 个自然日 | 量产首件 4–6 周 |
空值显示"按图纸确认"，实测曲线见下。
工艺与检测
压管与铣平
铝板 CNC 开槽，铜管弯形后压入，导热填充后整体铣平，铜管与铝板过盈贴合、热阻低；贴装面平面度按图纸控制。

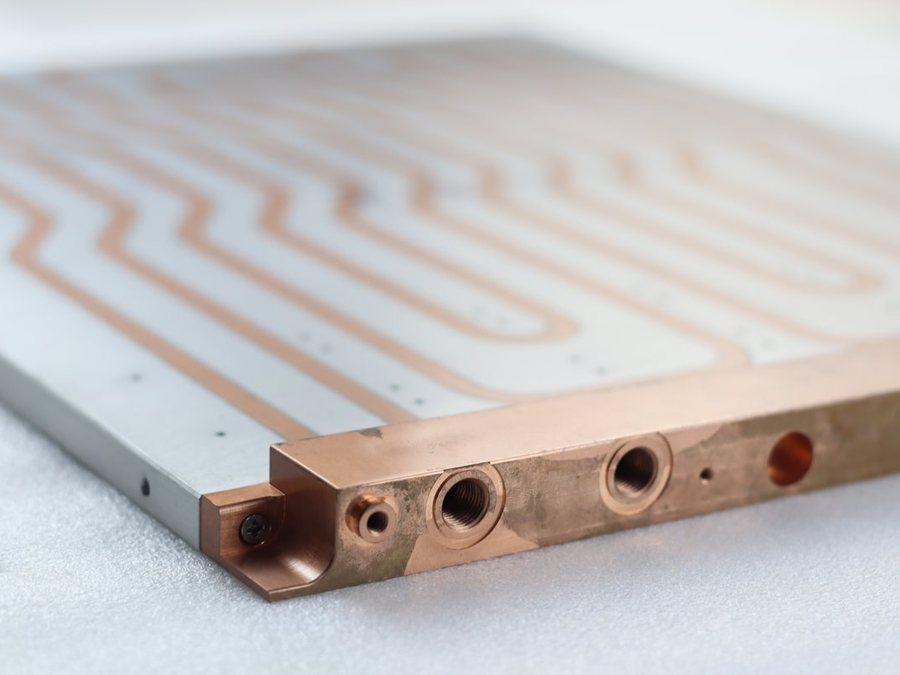

集流条与接口
铜集流条一体钎焊多路接口，减少接头与泄漏点；也可外露管口或焊接接头块。
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关型号方案
案例

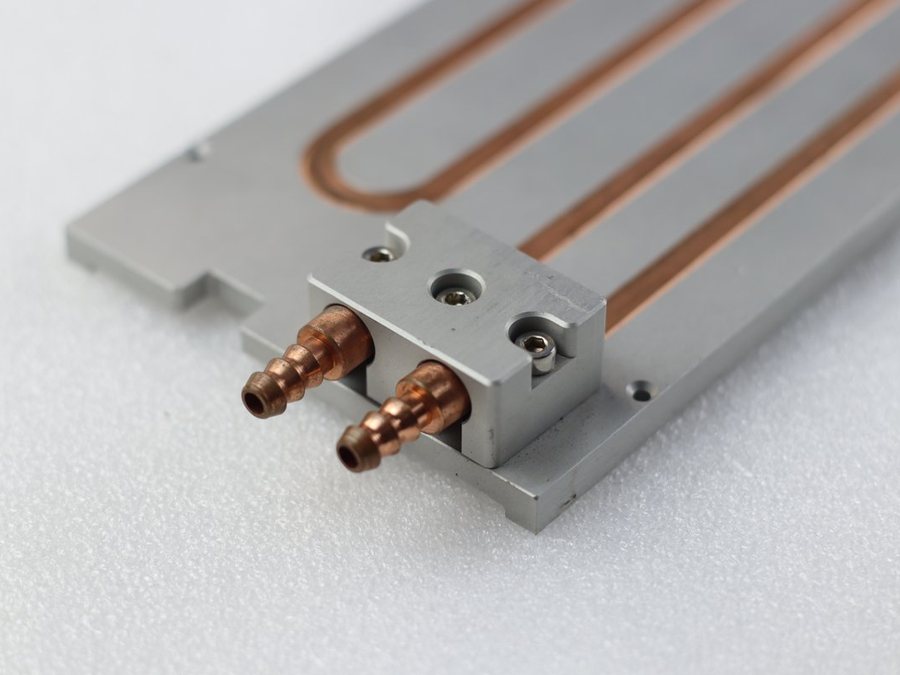

接头块集成
某激光电源项目：埋管板 + 一体接头块 + 快插，取消软管中间接头，装配工时减少。
两种工艺同项目
某储能 PCS 项目：IGBT 位用埋管板、母排位用 FSW 板，按热负荷分别选型控制整机成本。
关于埋管式水冷板的常见问题
埋管水冷板和搅拌摩擦焊液冷板怎么选？
热流密度中等、批量成本敏感选埋管；大尺寸、高承压或流道复杂选 FSW。埋管板单价低、交期短，是 IGBT 与电源项目的主流方案。
埋管水冷板会漏吗？
冷却液只在整根铜管内流动，铝板不接触介质，没有焊缝泄漏路径；每片出厂做气密或氦检漏与耐压。
埋管水冷板能做多大功率？
取决于铜管数量、布置与流量。IGBT 标准品单板 2.5–10 kW 级别；具体按热源功率与允许温升做 CFD 确认。
铜管能用不锈钢管吗？
可以。介质腐蚀性强或需与系统材质一致时用不锈钢管，热阻略高，热工程师会做对比。
打样周期多久？
DFM 确认后 7–15 个自然日，结构简单的埋管板可更快；量产首件 4–6 周。
