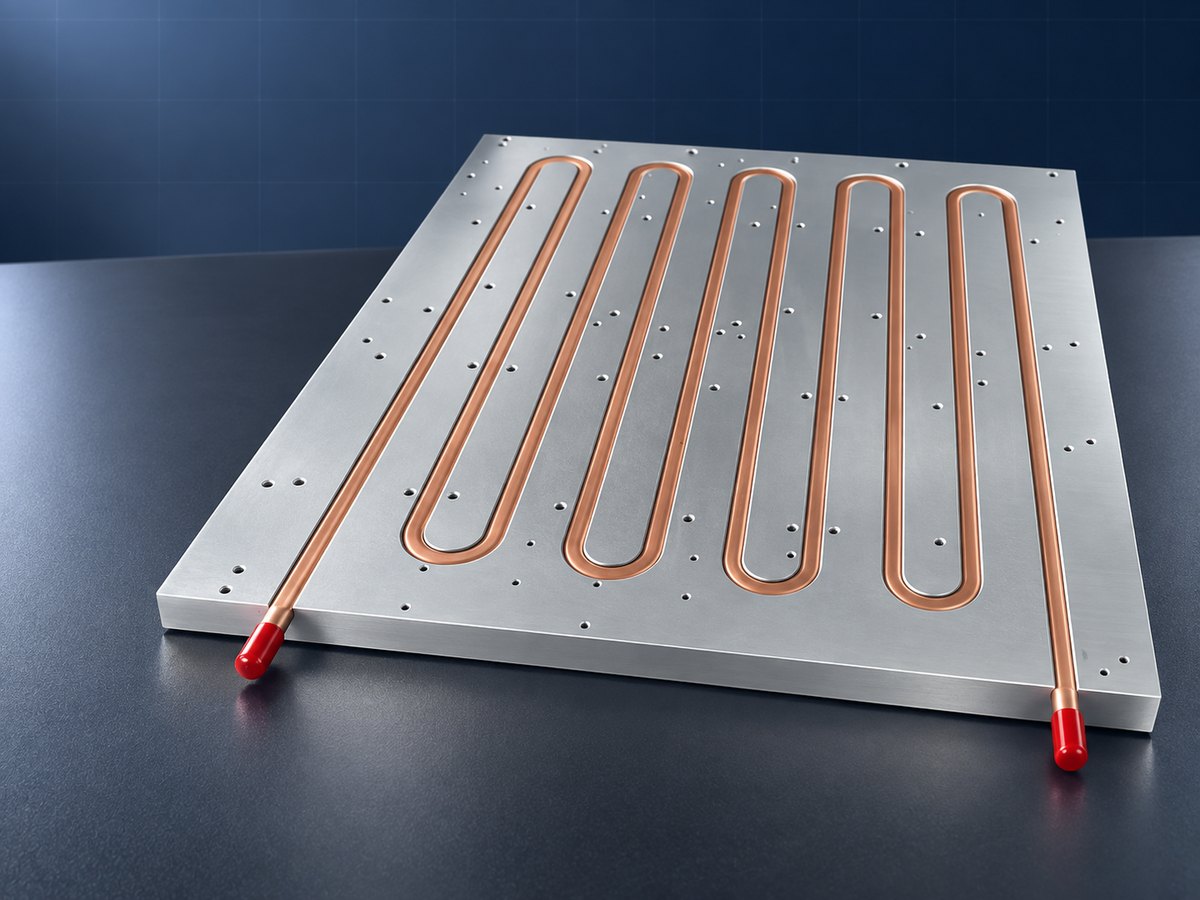

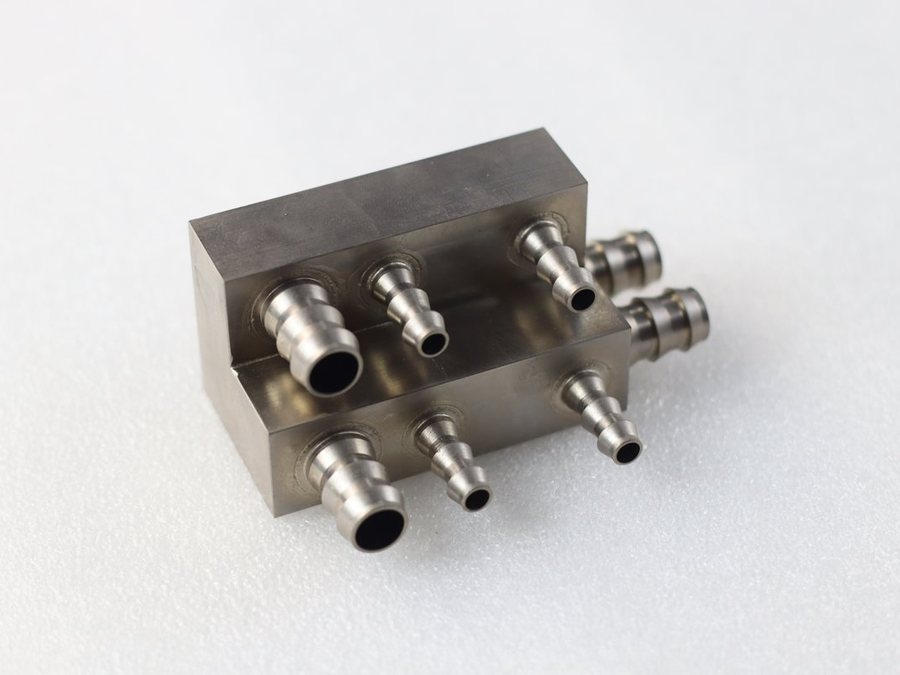

一句话结论：半导体设备液冷板是光刻、刻蚀、薄膜沉积、检测与测试设备中给晶圆台、反应腔、光学模块和测试头做精密温控的冷板，要求温度均匀、流道无污染、与结构件高度集成。东吉热控用不锈钢 316L 或紫铜镀镍无污染流道、铝合金导电氧化板体，CNC 一体腔体 + 多路并联流道，配 TEC 冷板与 Manifold；每片氦检漏、耐压、流阻实测，超声清洗真空包装。
- 材质：316L 不锈钢 / 紫铜镀镍 / 铝导电氧化
- 结构：CNC 腔体 + 多路并联流道，集成密封面与孔位
- TEC 标准品：65 W×2，表面 <29 ℃
- 洁净：超声清洗、氮气吹干、真空包装
- 检测：氦检漏、耐压、流阻，按设备厂标准出报告
半导体设备的三个散热难点
温控精度
晶圆台、反应腔与检测头对温度均匀性要求高；东吉热控按 CFD 做多路并联流道与 TEC 冷板配合，控制板面温差，标准品 TEC 冷板 65 W×2 进液 25 ℃ 表面 <29 ℃。
洁净与无污染
流道内不允许颗粒与金属离子析出：不锈钢 316L 流道、紫铜镀镍或铝合金导电氧化，出厂前超声清洗、氮气吹干、真空包装，颗粒度按客户标准。
小空间高集成
设备内部空间受限，冷板需与结构件、传感器孔位、真空密封面集成；CNC 一体加工腔体流道与安装面，平面度与位置度按图纸控制。
平台 / 型号适配清单
| 设备类型 | 冷板位置 | 材质 / 工艺 | 要点 |
|---|---|---|---|
| 光刻 / 曝光 | 晶圆台、光源模块温控板 | 不锈钢 / 铝 CNC 腔体 | 高精度温控、无磁 |
| 刻蚀 / 薄膜沉积 | 反应腔壁、静电吸盘底座冷板 | 铝合金 / 不锈钢 | 耐腐蚀介质、真空密封面 |
| 离子注入 / 退火 | 束线与靶台冷板 | 紫铜 / 不锈钢 | 高热流密度 |
| 检测 / 量测 | 检测头、光学模块 TEC 冷板 | 铝 FSW / 紫铜 | T-HS202332 标准品 65 W×2 |
| 测试 / 老化 | 测试座、探针卡温控板 | 紫铜镀镍 / 铝 | 见半导体封测治具页 |

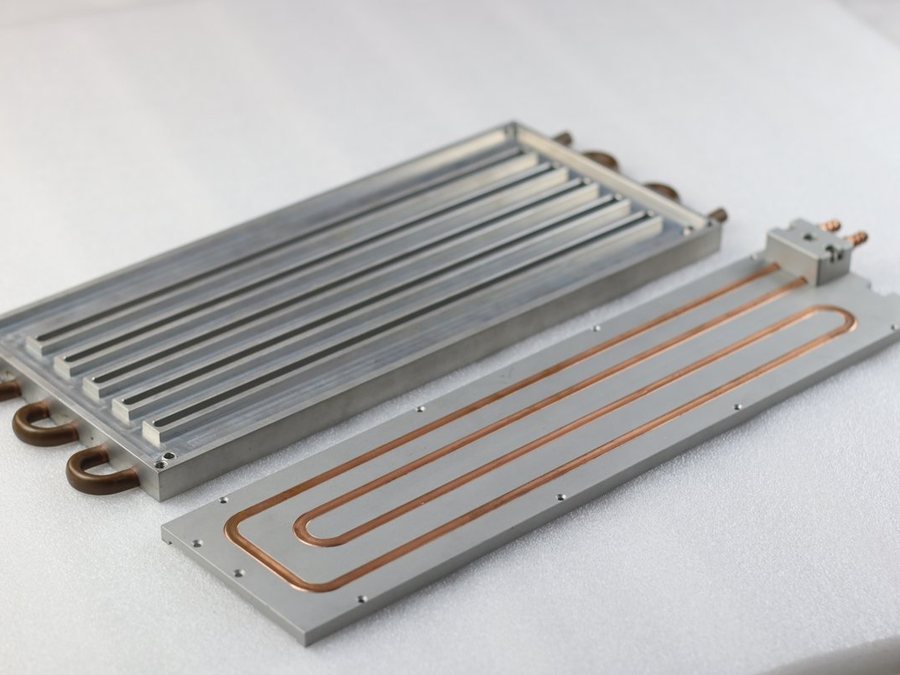

| 设备电源 / 射频 | RF 电源、IGBT 冷板 | 铝合金钎焊 / 埋管 | 见电力电子页 |
推荐工艺矩阵
| 工况 | 推荐工艺 | 备选 | 其他 |
|---|---|---|---|
| 温控精度优先 | ★★★ CNC 腔体 + 多路并联 | ★★ 真空钎焊 | ★ 埋管 |
| 洁净 / 耐腐蚀 | ★★★ 不锈钢 / 镀镍 | ★★ 铝导电氧化 | — |
| 高热流密度 | ★★★ 紫铜微通道钎焊 | ★ FSW | — |
| 成本优先 | ★ CNC | ★★ FSW | ★★★ 埋管 |
上传图纸，48 小时内获取 DFM 初评
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关产品
案例

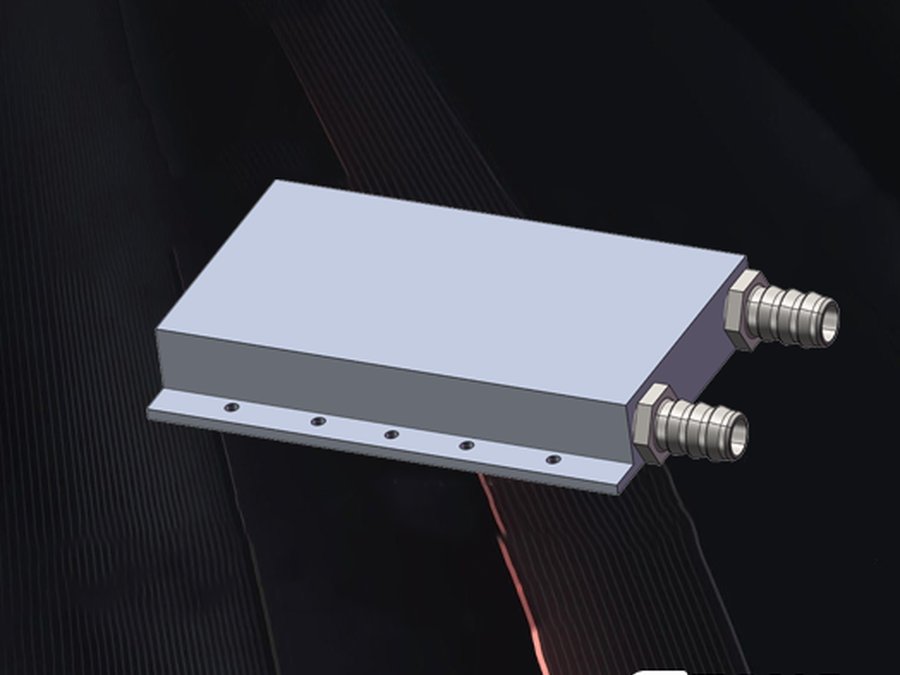

检测设备 TEC 冷板
某半导体测试设备项目：TEC 热端铝合金 FSW 冷板，纯水 3.5 LPM，表面温度 <29 ℃，0.2 MPa 工作压力。

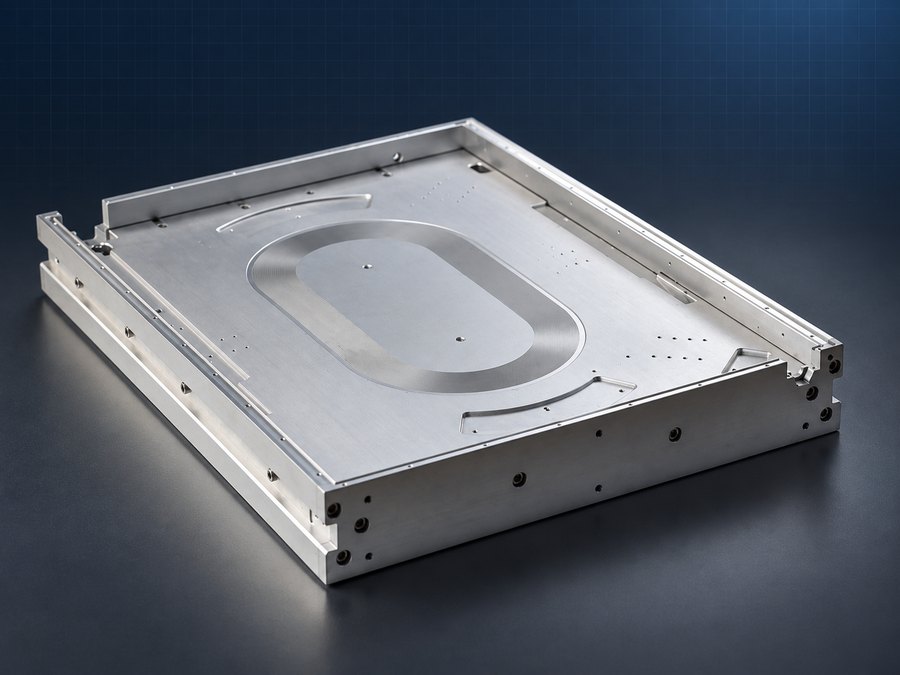

腔体温控板
某设备厂项目：CNC 一体腔体冷板集成传感器孔位与密封面，氦检漏 <1×10⁻⁶ Pa·m³/s。
关于半导体设备液冷板的常见问题
半导体设备冷板用什么材质？
介质为去离子水或特殊冷却液且要求无金属离子析出时用 316L 不锈钢或紫铜镀镍；常规温控用铝合金导电氧化；高热流密度用紫铜。
温控精度能做到多少？
冷板本身控制板面温差与流阻一致性，整机温控精度由 TEC / 温控器闭环决定；东吉热控按 CFD 提供板面温差仿真报告。
洁净度怎么保证？
流道超声清洗、纯水冲洗、氮气吹干、真空封装，颗粒度与残留按客户标准检测。
打样和量产交期？
DFM 确认后 7–15 个自然日出样，量产首件 4–6 周；询价 24 小时内回复价格区间。
