一句话结论：东吉热控热管理方案按平台型号选型：GB200 NVL72 与 GB300 用一体紫铜冷板与 4 GPU + 2 CPU 模组，H100 / H200 用 8 GPU + 4 NVSwitch 整机组件（6.344 kW），国产 CPU / GPU 有龙芯、申威、飞腾、海光、沐曦、昆仑芯标准冷板，储能 PACK 用 1P52S / 1P104S 冲压钎焊冷板，IGBT 模块用 10 kW / 2.5 kW×2 真空钎焊或埋管板；每套方案含配套件清单、实测参数与交期。
- 5 套方案覆盖 AI 算力、国产平台、储能、电力电子
- 冷板 + Manifold + 软管 + 快插整套供应
- 全部有实测热阻 / 流阻数据
- 标准品短交期，定制 7–15 天出样
- 48 小时 DFM 初评
选型的三个难点
平台迭代快
GB200 → GB300、H100 → H200 扣具与热负荷都在变，方案需按型号更新，东吉热控标准冷板随平台迭代。
整机匹配难
冷板、Manifold、软管、快插分属多个供应商时流阻不匹配；东吉热控整套供应并做系统级流阻匹配。
国产平台缺方案
龙芯 / 申威 / 飞腾 / 海光 / 沐曦 / 昆仑芯平台均有标准冷板与实测数据。
平台 / 型号适配清单
| 平台 / 型号 | 方案内容 | 材质 / 工艺 | 方案页 |
|---|---|---|---|
| GB200 / GB300 | 一体冷板 1200+1200+300 W；GB300 4 GPU + 2 CPU 模组 | 紫铜 TLP / 钎焊 + 激光焊 | 查看 → |
| H100 / H200 | 8 GPU + 4 NVSwitch 整机组件 6.344 kW | 紫铜镀镍，Manifold + EPDM 软管 | 查看 → |
| 国产 CPU / GPU | 龙芯、申威、飞腾、海光 CPU；沐曦、昆仑芯 GPU | 紫铜 TLP / 隧道炉钎焊 | 查看 → |
| 314Ah 储能 PACK | 1P52S 1148×792 / 1P104S 2180×790 | AL3003 冲压钎焊 | 查看 → |
| IGBT 模块 | 10 kW、2.5 kW×2、MOS 2.5 kW | 真空钎焊 / 埋管 | 查看 → |
推荐工艺矩阵
| 工况 | 推荐工艺 | 材质 | 产品线 |
|---|---|---|---|
| 芯片级高热流密度 | 真空钎焊 / TLP 微通道 | 紫铜 | CPU / GPU 冷板 |
| 大尺寸高承压 | 搅拌摩擦焊 | 6061 / 6063 铝 | 储能大板、数据中心大板 |
| 成本与交期优先 | 埋管 | 铝板 + 紫铜管 | IGBT、电源、激光 |
| PACK 底部均温 | 冲压钎焊 / 型材 FSW | 3003 / 6063 铝 | 储能、动力电池 |
| 无流体板级 | CNC 嵌铜 | 铝 + 紫铜 | 导冷板 |
注明功率、流量、进液温度和年用量，工程师给出工艺建议与热仿真初判。
相关产品
GB200 NVL72 液冷方案
机架级冷板 + Manifold + 快插，GB200 一体冷板 1200 + 1200 + 300 W。
H100 / H200 液冷方案
8 GPU + 4 NVSwitch 整机组件，6.344 kW，含 Manifold 与软管。
国产 CPU / GPU 液冷方案
龙芯 / 申威 / 飞腾 / 海光 CPU 与沐曦 / 昆仑芯 GPU 标准冷板。
314Ah 储能 PACK 冷板方案
1P52S / 1P104S 标准冷板，爆破 4.5 MPa，全套测试报告。
IGBT 模块冷板方案
10 kW / 2.5 kW×2 真空钎焊标准品与埋管板，变频器 / PCS / 逆变器。

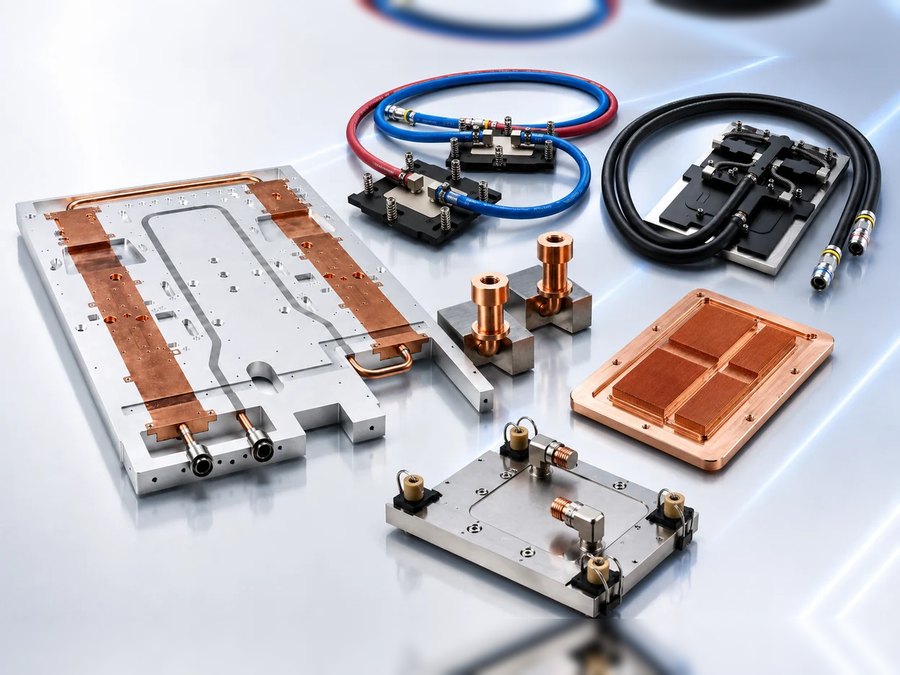

AI 服务器与数据中心液冷板
GB300 / GB200 / H200 / H100 产品页。
案例
GB300 模组实测
GPU 1067 W 热阻 0.0133 ℃/W，CPU 485 W 热阻 0.0220 ℃/W，纯水稳态。
1P52S 储能冷板
爆破 4.5 MPa，气密、盐雾、绝缘耐压、流阻全项通过。
关于热管理方案的常见问题
方案页和产品页有什么区别？
产品页按产品线（工艺 / 平台 / 应用）展示标准品与参数；方案页按具体平台型号给出整机配套清单、实测数据与交付周期，可直接作为项目方案。
没有我的平台怎么办？
提供主板图纸或芯片位置、热负荷与接口，按扣具孔距定制，7–15 天出样。
打样和量产交期？
标准品短交期；定制款 DFM 确认后 7–15 个自然日出样，量产首件 4–6 周；询价 24 小时内回复价格区间。
